Диафрагмы

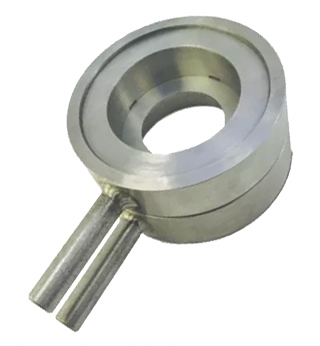

Диафрагмы серии ДКС

Диафрагмы серии ДКС служат для создания перепада давления при измерении расхода жидкостей, газов, водяного пара по методу переменного перепада давления.

Характеристики диафрагмы серии ДКС:

• Условный проход DN: 50 — 500 мм
• Материал камеры: Сталь 12Х18Н10Т ГОСТ 5632 \ Сталь 20 ГОСТ 1050 \ Сталь 09Г2С ГОСТ 19281
• Материал диска: Сталь 09Г2С ГОСТ 19281
• Материал уплотнения: Паронит ГОСТ 481
• Габаритные и присоединительные размеры: по МИ 2638
• Возможные варианты диска: Стандартные диафрагмы для трубопроводов с внутренним диаметром более или равным 50 мм (по ГОСТ 8.586.1(2), МИ 2638) \ Стандартные диафрагмы для трубопроводов с внутренним диаметром менее 50 мм (по РД 50-411) \ С коническим входом (по РД 50-411) \ Износоустойчивые (по РД 50-411) \ С технологическим отверстием (без расточки диаметра)
• Патрубки для отбора давления: Типовое исполнение с одной парой (предусматривает приварку импульсных линий диаметром 16 мм) \ По требованию заказчика количество пар отбора может быть увеличено до четырех, также возможно изменение диаметра патрубков отбора, нарезание на них резьбы и гибка для обеспечения требуемого межцентрового расстояния

Диафрагмы бескамерные серии ДБС

Диафрагмы бескамерные, относящиеся к серии ДБС, предназначены для формирования перепада давления, который необходим для измерения потока жидкостей, газов и водяного пара. Этот процесс осуществляется с использованием метода, основанного на переменном перепаде давления. Диафрагмы играют ключевую роль в обеспечении точности и надежности измерений, позволяя эффективно контролировать расход различных веществ.

Характеристики диафрагмы бескамерной серии ДБС:

• Условный проход DN: 300 — 1000 мм
• Материал диафрагмы: Сталь 12Х18Н10Т ГОСТ 5632
• Габаритные размеры: по МИ 2638
• Конструктивное исполнение диска: стандартные диафрагмы для трубопроводов с внутренним диаметром более или равным 50 мм. по ГОСТ 8.586.1(2)
• Износоустойчивость: по РД 50-411

Диафрагмы фланцевые серии ДФК

Диафрагмы фланцевые серии ДФК, где конструкция сочетает камерный (угловой) способ отбора давления и фланцевое соединение.

В типовом исполнении изготавливается с одной парой патрубков для отбора давления и предусматривает приварку импульсных линий диаметром 16 мм.

По требованию Заказчика количество пар отбора может быть увеличено, также возможно изменение диаметра патрубков отбора, нарезание на них резьбы и гибка для обеспечения требуемого межцентрового расстояния. Дополнительные требования должны быть указаны в опросном листе.

Характеристики диафрагмы фланцевой серии ДФК:

• Условный проход DN: 20 — 40 мм
  Материал камеры: сталь 12Х18Н10Т ГОСТ 5632 \ сталь 20 ГОСТ 1050 \ сталь 09Г2С ГОСТ 19281
• Материал диска: сталь 12Х18Н10Т ГОСТ 5632
• Материал уплотнения: паронит ГОСТ 481
• Конструктивное исполнение диска: стандартные диафрагмы для трубопроводов с внутренним диаметром менее 50 мм (по РД 50-411) \ с коническим входом (по РД 50-411) \ износоустойчивые (по РД 50-411)с технологическим отверстием (без расточки диаметра)

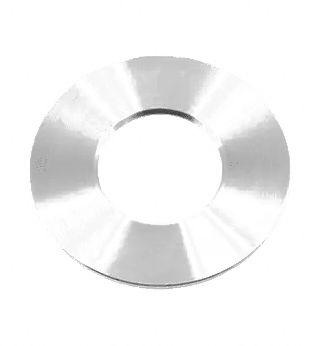

Диафрагмы камерные серии ДВС

Характеристики диафрагмы камерной серии ДВС:

• Условный проход DN: 50 — 400 мм
• Материал диафрагмы: сталь 12Х18Н10Т ГОСТ 5632
• Габаритные размеры: по МИ 2638
• Конструктивное исполнение диска: Стандартные диафрагмы для трубопроводов с внутренним диаметром более или равным 50 мм. по ГОСТ 8.586.1(2) \ Стандартные диафрагмы для трубопроводов с внутренним диаметром менее 50 мм (по РД 50-411) \ С коническим входом (по РД 50-411) \ износоустойчивые (по РД 50-411) \ С технологическим отверстием (без расточки диаметра)
