Блоки клапанные

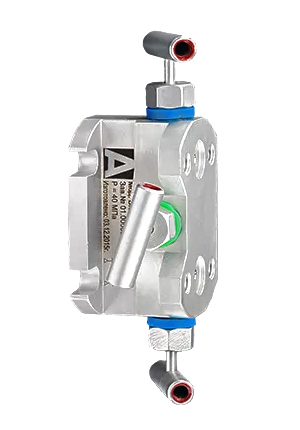

Клапанные блоки серии ВКА

Клапанные блоки серии ВКА, которые могут быть трех- или пятивентильными, предназначены для установки датчиков, измеряющих разницу давлений, а также для подключения импульсных линий в системах автоматизации технологических процессов. Эти традиционные клапанные блоки позволяют соединять импульсные линии с самим блоком через монтажные фланцы.

Различные модели клапанных блоков отличаются по количеству вентилей, наличию или отсутствию дренажных клапанов, а также их расположению — перед или после изолирующих вентилей. Кроме того, они могут отличаться по габаритным размерам.

Характеристики клапанных блоков серии ВКА:

• Рабочая среда: Жидкость, пар, газ (в т.ч. газообразный кислород и кислородосодержащие смеси)
• Давление рабочей среды: до 40 МПа \ по согласованному заказу до 69 МПа
• Температура рабочей среды: -60…170 °С \ по согласованному заказу до 400 °С
• Дополнительные функциональные возможности: Защита от односторонней перегрузки \ Дренаж импульсных линий и датчика \ Периодический контроль установки выходного сигнала, соответствующего нижнему значению измеряемого давления \ Подключение контрольных и образцовых приборов

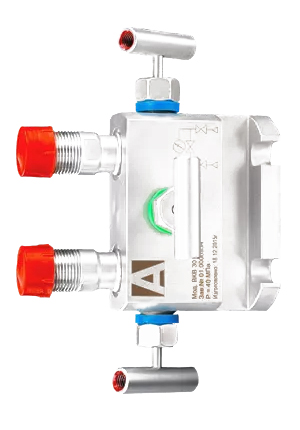

Клапанные блоки серии ВКВ

Клапанные блоки серии ВКВ, которые бывают как трех- и пятивентильными, так и двух-вентильными, предназначены для установки датчиков, измеряющих разницу давлений, а также для соединения импульсных линий в системах автоматизации технологических процессов. Двух-вентильные клапанные блоки специально разработаны для фланцевого подключения датчиков, которые измеряют избыточное и абсолютное давления в системах автоматического контроля, регулирования и управления технологическими процессами.

Конструкция этих клапанных блоков позволяет осуществить прямое соединение датчика с импульсной линией без необходимости использования монтажных фланцев, что упрощает установку и снижает вероятность утечек. Рабочая среда подается через резьбовые отверстия, имеющие размеры К1/2″, К1/4″, 1/2NPT, 1/4NPT, а также через приварные штуцера с наружной резьбой М20х1,5 или М22х1,5. Это разнообразие соединений обеспечивает гибкость в монтаже и совместимость с различными системами.

Характеристики клапанных блоков серии ВКВ аналогичны ВКА

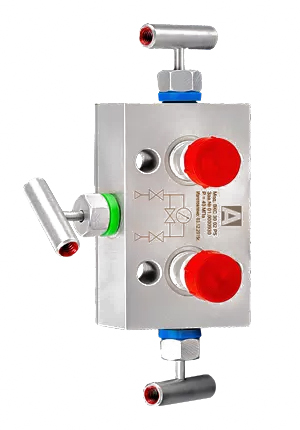

Клапанные блоки серии ВКС

Клапанные блоки серии ВКС, которые могут быть трех- и пятивентильными, предназначены для установки датчиков, измеряющих разность давлений, а также для удобного подключения импульсных линий в системах автоматизации технологических процессов. Эти блоки гарантируют высокую надежность и точность измерений, даже в условиях сложной эксплуатации.

Импульсные линии можно подключать непосредственно через резьбовые отверстия, которые имеют размеры К1/2”, К1/4”, 1/2NPT и 1/4NPT, расположенные в корпусе блока. Кроме того, существуют модели с приварными штуцерами (М20×1,5 и М22×1,5) или монтажными фланцами, что обеспечивает простоту интеграции блока в любую существующую систему.

Характеристики клапанных блоков серии ВКС аналогичны ВКА

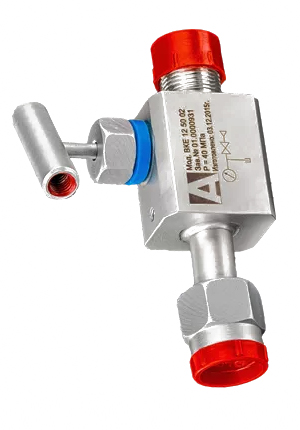

Клапанные блоки серии ВКЕ

Клапанные блоки серии ВКЕ, как одно-, так и двухвентильные, предназначены для подключения различных датчиков, которые измеряют избыточное, абсолютное и вакуумметрическое давление, а также давление-разрежение. Эти блоки используются в импульсных линиях систем автоматического контроля, регулирования и управления технологическими процессами.

Конструкция клапанных блоков имеет несколько особенностей. Во-первых, существуют модели без дренажа, которые имеют компактные размеры и подходят для стандартных условий эксплуатации. Во-вторых, модели с дренажом позволяют отводить среду, когда это необходимо, что обеспечивает дополнительное удобство в использовании.

Кроме того, клапанные блоки обладают возможностью подключения контрольного и метрологического оборудования, что упрощает процесс поверки и диагностики. Также предусмотрены различные варианты торцевых соединений на входе и выходе, что обеспечивает гибкость монтажа в разнообразные системы.

Характеристики клапанных блоков серии ВКЕ аналогичны ВКА

Клапанные блоки БКН1 и БКН2

Клапанные блоки БКН1 и БКН2 предназначены для организации дренажа в импульсной линии, а также для сброса давления перед тем, как приступить к демонтажу устройства. Конструкция блока БКН2 позволяет подключать метрологическое оборудование для контроля без необходимости отключения датчика от рабочей среды, что упрощает процесс обслуживания.

Оба типа блоков — БКН1 и БКН2 — используются для подключения к импульсным линиям различных датчиков, включая датчики избыточного и абсолютного давления, а также манометры и устройства для измерения давления-разрежения.

Эти блоки оснащены затвором с самоцентрирующимся игольчатым золотником, что обеспечивает надежное и точное управление потоком рабочей среды.

Характеристики клапанных блоков серии БКН1 и БКН2:

• Рабочая среда: жидкость, пар, газ (в т.ч. газообразный кислород)
• Условное давление рабочей среды: 40 МПа
• Температурный диапазон рабочей среды: -60…+150 °С
• Класс герметичности: А по ГОСТ 9544-2015
• Масса БКН1: 0,6 кг
• Масса БКН2: 0,9 кг
• Материалы, контактирующие с рабочей средой: Корпусные детали — 12Х18Н10Т \ Конусный золотник клапана — 14Х17Н2 \ Сальниковое уплотнение штока — фторопласт Ф-4

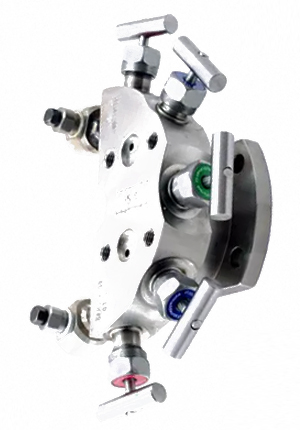

Клапанные блоки БКН3 и БКН5

Блок клапанный БКН3 имеет исполнения, позволяющие выполнять дренаж импульсной линии до или после изолирующих клапанов и подключать контрольное метрологическое оборудование.

Конструкция блока клапанного БКН5 позволяет подключать контрольное метрологическое оборудование без отключения датчика от рабочей среды.

Блоки клапанные БКН3 и БКН5 предназначены для подключения к импульсным линиям датчиков разности давлений Агат-100М, Агат-100МТ и др. Подключение датчиков разности давлений к импульсным линиям посредством монтажных фланцев.

Характеристики клапанных блоков серии ВКН3\ВКН5 аналогичны ВКН1\ВКН2

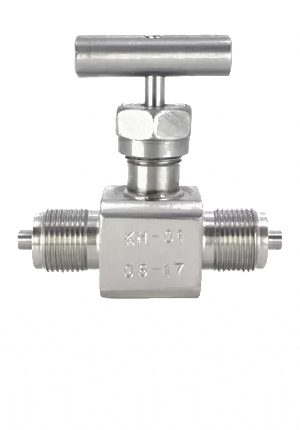

Блок клапанный КН-01

Блок клапанный КН-01 предназначен для подачи и отсечки рабочей среды в трубопроводных системах с условным диаметром до 10 мм.

Затвор с самоцентрирующимся игольчатым золотником.
Класс герметичности А по ГОСТ 9544-2015. Плоскониппельное соединение с трубопроводом.
Возможность монтажа с помощью двух винтов с резьбой М6.

Характеристики клапанных блоков серии КН-01 аналогичны ВКН1\ВКН2

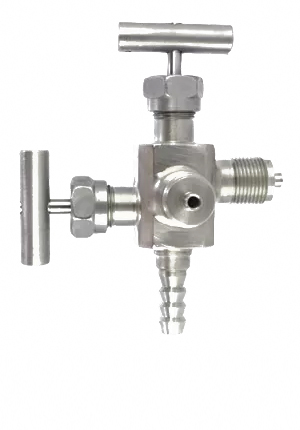

Клапанный блок БКН2-60

Клапанный блок БКН2-60 предназначен для управления подачей, остановкой и дренированием рабочей жидкости в трубопроводных системах с условным диаметром до 10 мм. Он оснащён затвором с самоцентрирующимся игольчатым золотником, что обеспечивает надежность работы. По стандарту ГОСТ 9544-2015 данный блок имеет класс герметичности А.

Конструкция выполнена в угловом исполнении и соединяется с трубопроводом с помощью плоскониппельного соединения. Блок также включает дренаж для импульсной линии, который ведет к изолирующему клапану, что позволяет эффективно управлять отводом жидкости. Кроме того, предусмотрена возможность подключения гибкого шланга к дренажному клапану, что увеличивает его функциональность. Монтаж устройства осуществляется с помощью двух винтов с резьбой М6, что упрощает установку и обеспечивает надежное крепление.

Характеристики клапанных блоков серии БКН2-60 аналогичны ВКН1\ВКН2
